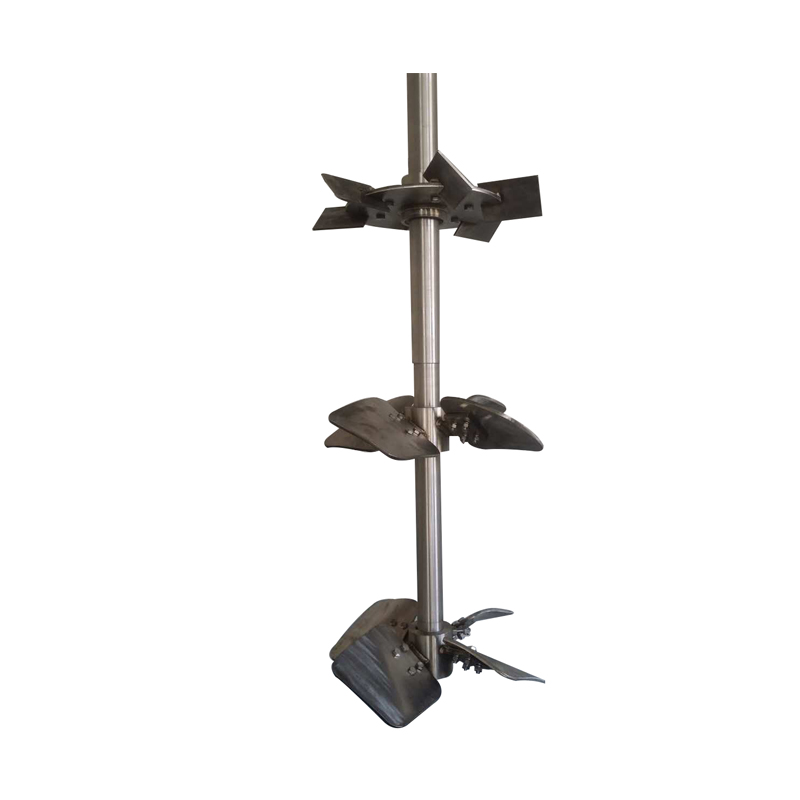

攪拌軸總成

　　設計常識

　　1、確定攪拌目的：如進行液液混合、固液懸浮、氣液或液液分散，是否需要實現傳熱、吸收、萃取、溶解、結晶等工藝目的。根據工藝特點選擇攪拌槳形式。

　　2、計算攪拌作業功率：即攪拌過程進行時需要的動力

　　參考公式：功率=功率準數*液體密度*轉數的3次方*漿徑的5次方。

　　功率準數的計算復雜，與罐徑、漿徑、槳葉寬度、角度、層數、粘度、擋板數、擋板尺寸有關。

　　3、選擇電機功率:考慮到效率后的計算值應大于或等于1.5倍的攪拌作業功率即可。

　　4、有關較低臨界攪拌轉數的確定：這個轉數是滿足攪拌目的的較低轉數而不是攪拌軸的臨界轉數。

　　5、根據功率選擇及校核攪拌軸、槳的剛度和強度。

　　6、配用減速裝置時還要考慮減速機的使用系數及減速機的承載能力。

　　7、對于細長軸還要考慮增加支撐，中間或底部支撐。

　　8、還要考慮安裝方式（頂入或底入還是旁入），這條是先確定的。

　　9、設計支座

　　10、選用密封形式（填料或是機封）
